Разъединители постоянного тока внутренней установки (РПТВ)

РПТВ

Разъединители типа РПТВ предназначены для оперативного управления цепями постоянного тока без нагрузки. Аппараты этого типа применяются в тяговых подстанциях электротранспорта и на промышленных предприятиях. РПТВ обеспечивает изолирование ввода от источника энергии, а также секционирование или отключение разных секций контактных сетей.

Благодаря своей модульной конструкции разъединитель РПТВ дает возможность создать множество различных комбинаций и опций.

Конструкция

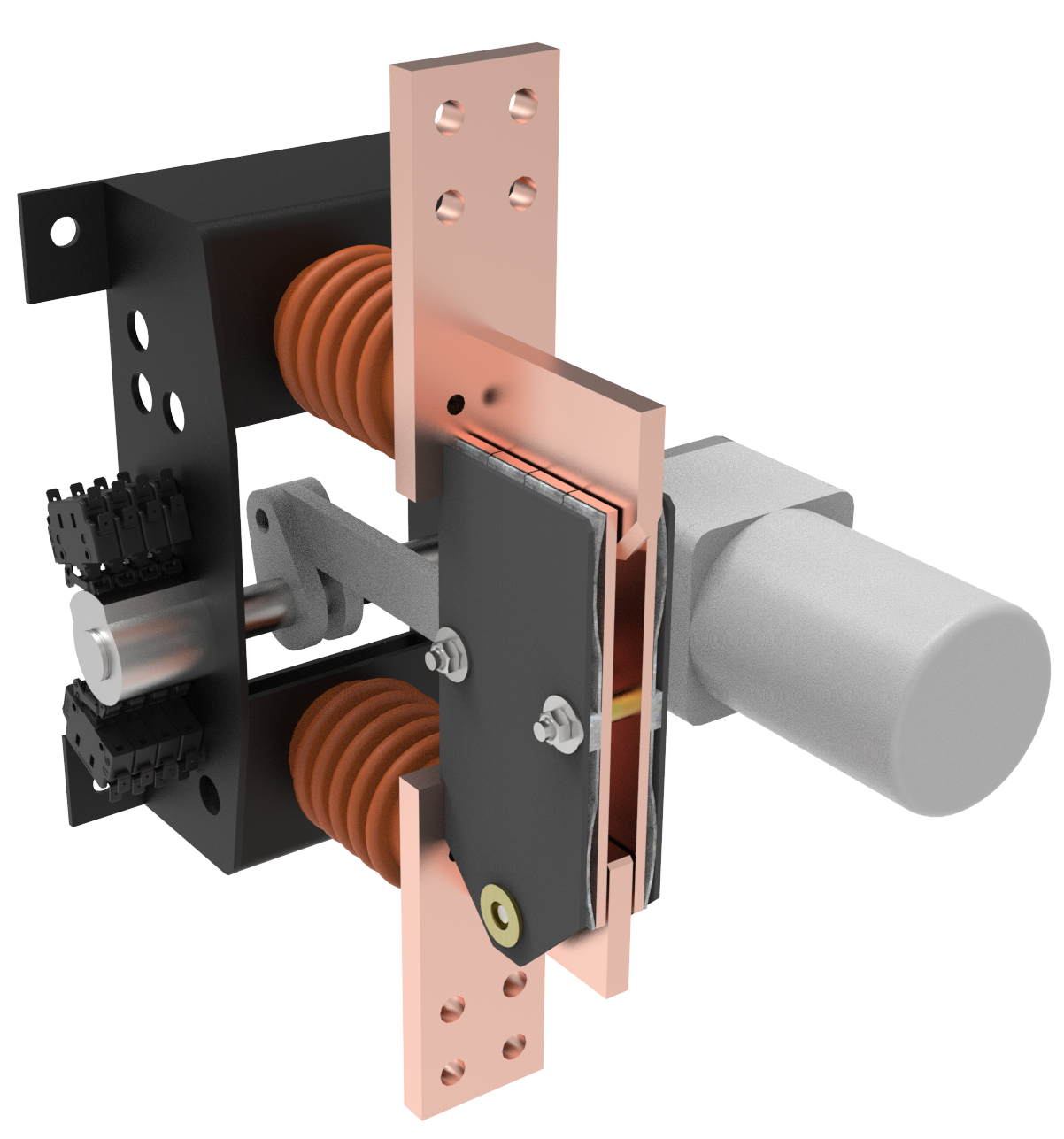

На алюминиевой платформе установлены изоляторы, главные шины, посеребренные контакты, электроизоляционные тяги и привод (ручной или электрический). Устанавливаемый в ячейке разъединитель создает видимый безопасный разрыв токовых цепей.

Достоинства разъединителя РПТВ

самоочищающиеся контакты, покрытые серебром
покрытые серебром
высокая стойкость к короткому замыканию
простая модульная конструкция
высокая надежность
не требует запасных частей
простота обслуживания
большое количество возможных комбинаций
соответствие требованиям ГОСТ IEC 60947-3

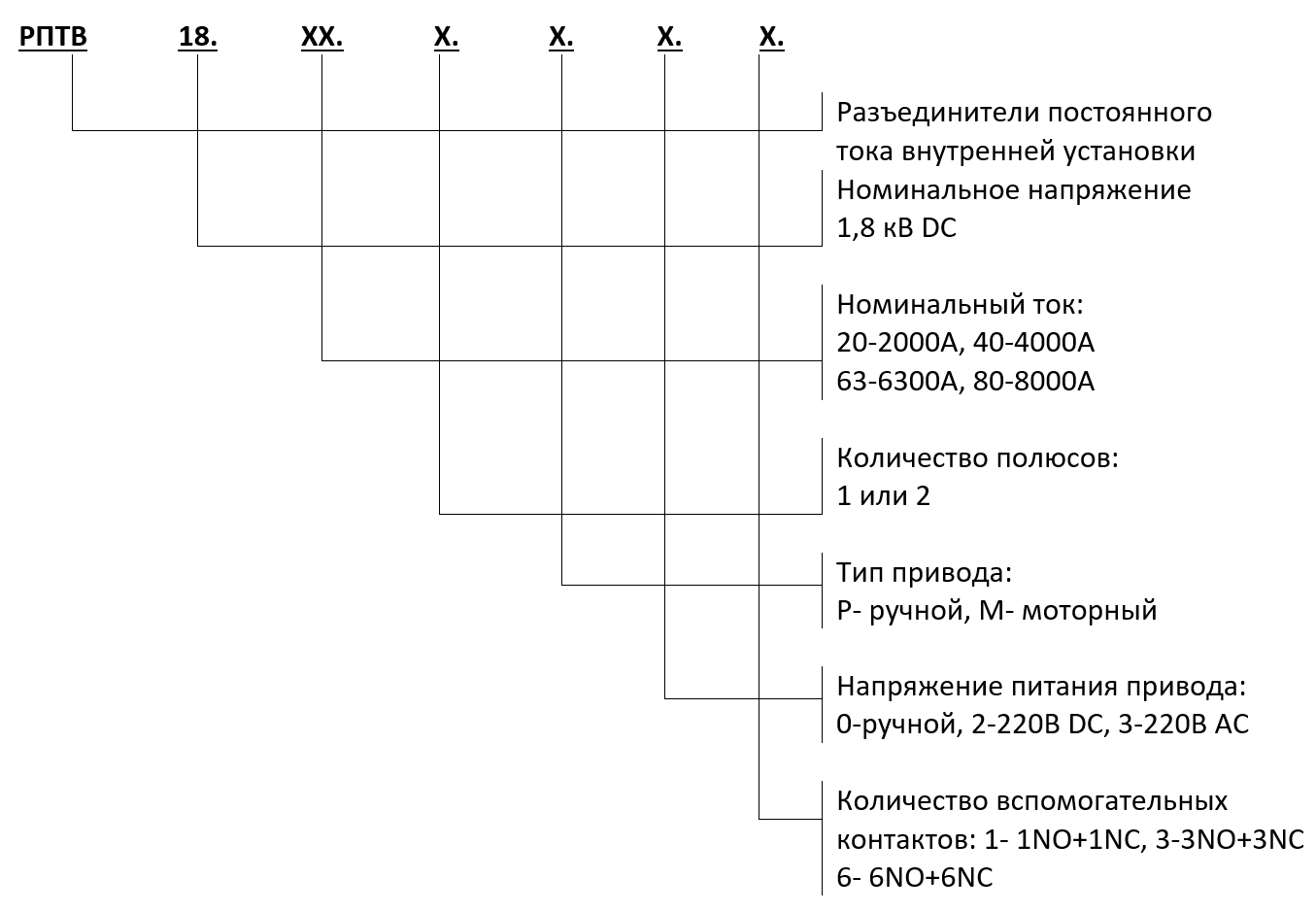

Структура условного обозначения

Пример записи: РПТВ 18.20.1.M.2

Разъединитель постоянного тока внутренней установки на номинальное напряжение 1,8 кВ DC, номинальный ток 2000 А, однополюсный с электроприводом на напряжение 220 В DC и вспомогательными контактами 3НО + 3НЗ

Технические характеристики

Параметр	Значение
Номинальное рабочее напряжение, Ue, В постоянного тока	1800, 3600
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ	18
Номинальный кратковременно выдерживаемый ток Icw, кА	50
Номинальный длительный ток Iu и номинальный рабочий ток, Ie, A постоянного тока	2000, 4000, 6300, 8000, 10000
Вспомогательные контакты:	1, 3 или 6 пар HO/HЗ
Номинальное напряжение вспомогательных контактов, В AC/DC	от 24 до 230
Номинальный ток вспомогательных контактов, А	0,27
Минимально допускаемый ток вспомогательных контактов, мА	10
Механический ресурс (минимальный)	20000
Высота над уровнем моря, м	1500
Полное время включения / отключения с двигательным приводом, не более, с	2
Температура эксплуатации, C°	От -5 до +40
